品牌：派亞博

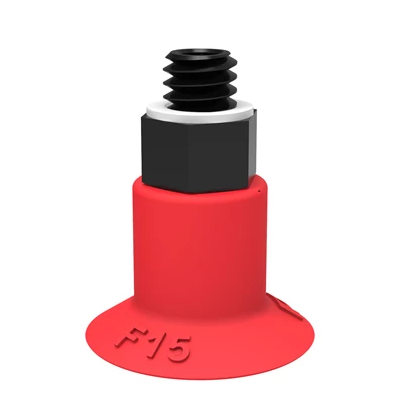

派亞博平面吸盤型號：3150014S
■ 派亞博真空發生器描述
適用于硬紙板、鈑金、玻璃和多孔材料等平坦工件。該吸盤采用夾板結構，不僅可防止工件被吸入吸盤內部而導致變形，而且在提升力平行作用于工件表面時還能增加摩擦力。產品穩定性好，在工作期間幾乎不會發生任何偏移。
■ 派亞博吸盤功能
1、Suitable for flat objects.
2、Good stability and little inherent movement.
3、Recommended when the lifting force is parallel to the surface of the object.
4、Cleats prevent thin, sensitive objects from being deformed and gives extra friction when the lifting force is parallel.

■ 派亞博吸盤規格
常規
產品編號（備選） E12011522
應用                     干燥鈑金
物料                      硅樹脂
吸盤型號               F
最小重量               0.9g
Suction cup model      F15
Movement, vertical max. 1mm
最小彎曲半徑           13mm

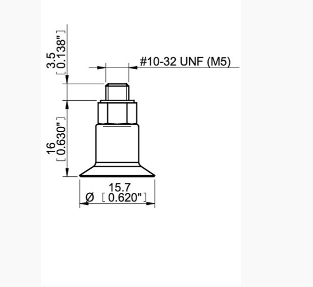

■ 派亞博吸盤尺寸圖紙
直徑                        15mm
螺紋                        M5 in
■ 派亞博吸盤EOAT（末段工具）
重量：                     3g
■ 派亞博吸盤性能-提升力
F15
20-kPa               3.5N               3.5N
60-kPa               8.5N               6.5N
90-kPa               11N                7.5N
■ 派亞博吸盤物料
型號                   SIL
顏色                   Red
最低溫度            -40 - 200 °C
硬度                   50 °Shore A
                          SIL
酒精                   ++
濃酸                   -
乙醇                   n/a
水解作用            +
甲醇                   n/a
油                      -
氧化                  +++
汽油                  -
耐磨性              ++
氣候&臭氧        +++
■ 派亞博吸盤尺寸圖紙

■ 派亞博吸盤數據表中規定的數值是在以下情況下測試的：
室溫: (20⁰C [68⁰F] ± 3⁰C [5.5⁰F])
標準大氣壓: (101.3 [29.9 inHg] ± 1.0 kPa [0.3 inHg])
相對濕度: 0-100%
壓縮空氣質量: DIN ISO 8573-1 class 4
■ 派亞博吸盤資源
■ 派亞博吸盤備件

配件
3150125
備用件
3150125S
3107030

以下文件提取碼：CJKJ

派亞博吸盤3150014S說明書下載
派亞博吸盤3150014S_0605106-rev00_storage-guidelines-cn手冊
派亞博吸盤3150014SCAD圖紙
派亞博吸盤3150014Srohs-compliance-statement-suction-cups證書
派亞博吸盤3150014Ssuction-cups-enable-the-vacuum-to-grip-cn白皮書
